Об имплантационной системе IU
Имплантационная система IU компании Warantec разработана в 1995 году в результате кооперации трёх крупнейших южнокорейских университетов. Особый дизайн имплантатов и обработка поверхности основаны на результатах клинических исследований и обеспечивают повышенную первичную стабильность и ускоренную остеоинтеграцию.

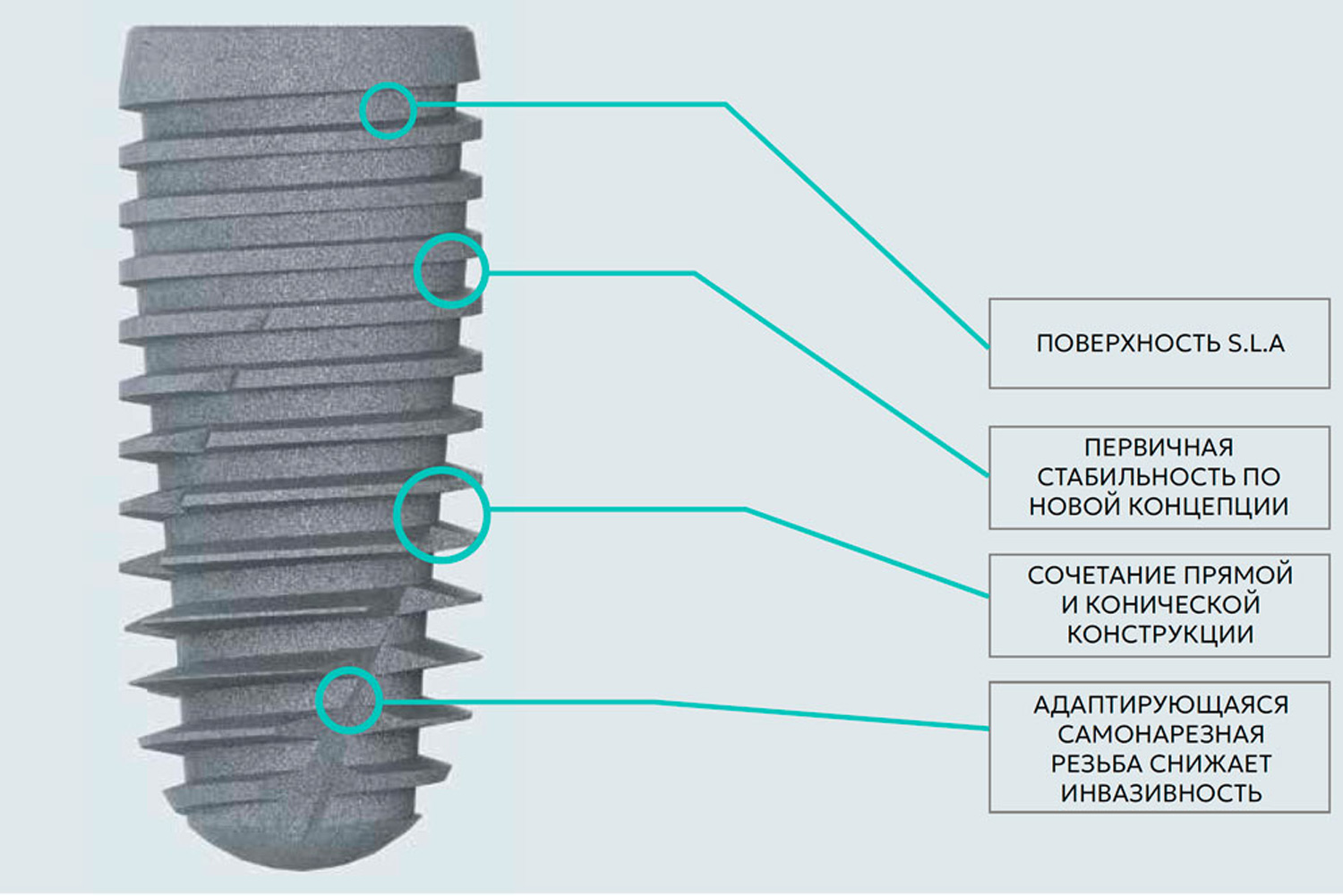

Имплантаты IU имеют дизайн, в котором сочетаются цилиндрический профиль резьбы и конусное тело имплантата. Благодаря тому, что точка максимальной компрессии на 3 мм ниже кортикального слоя кости, предотвращается резорбция костной ткани. В то же время, квадратная резьба, расположенная в верхней части имплантата (кортикальная и субкортикальная область), позволяет достичь отличной первичной стабилизации даже в мягкой кости и уменьшить пространственное напряжение в кортикальной кости.
Назначение
Система предназначена для имплантации в костной ткани, включая мягкую кость и подходят для разных клинических случаев:
Одиночные дефекты — когда отсутствует резец или клык в зоне улыбки или жевательный зуб (моляр или премоляр).
Одиночный дефект зубного ряда — не хватает нескольких зубов в ряду, различают ограниченные включенные дефекты зубов посреди зубного ряда (с одной или двух сторон челюсти) и концевые дефекты, когда отсутствуют заключающие ряд зубы.
Полная адентия — полное отсутствие зубов с выраженным снижением высоты альвеолярных отростков. В этом случае устанавливают несколько имплантов для надёжной фиксации несъёмного протеза (протокол All-on-4 или All-on-6).
Характеристики
Имплантат погружного типа, который имеет 11° внутреннее коническое соединение и антиротационный шестигранник.
Благодаря квадратной резьбе эффективно снимается пространственное напряжение в кортикальной кости, что предотвращает резорбцию костной ткани.
V-образная резьба в нижней части имплантата и оптимизированный передовой дизайн позволяют добиться увеличения первичной стабильности и удобства при проведении операции.
Конструкция имплантата, обеспечивающая первичную стабильность посредством надлежащего распределения нагрузки от нижней части кортикальной кости и верхней части губчатой костной ткани таким образом, чтобы предотвратить начальную резорбцию костной ткани.
Поверхность SLA (Sand-blasted — пескоструйная обработка, Large grit — крупнозернистость, Acid-etched — кислотное травление). Специальное покрытие отличается шероховатостью, благодаря которой происходит: увеличение площади контакта с окружающими тканями; ускорение притока молодых клеток кости (остеобластов) в зону операции; уплотнение кости и более быстрому нарастанию на имплантате.

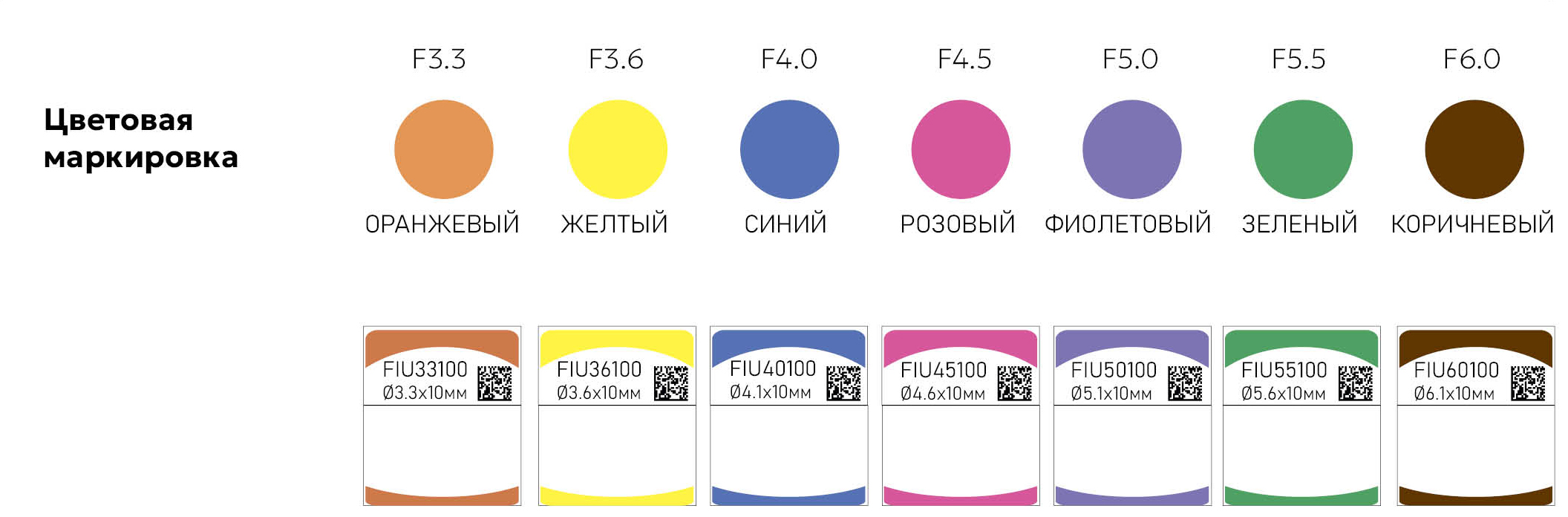

Диаметры имплантатов IU
3.3 мм — высота имплантатов 8,5 мм, 10 мм, 11,5 мм, 13 мм.
3,6 мм — высота имплантатов 8,5 мм, 10 мм, 11,5 мм, 13 мм.
4,0 мм — высота имплантатов 7 мм, 8,5 мм, 10 мм, 11,5 мм, 13 мм.
4,5 мм — высота имплантатов 7 мм, 8,5 мм, 10 мм, 11,5 мм, 13 мм.
5,0 мм — высота имплантатов 7 мм, 8,5 мм, 10 мм, 11,5 мм, 13 мм.
5,5 мм — высота имплантатов 7 мм, 8,5 мм, 10 мм, 11,5 мм, 13 мм.
6,0 мм — высота имплантатов 7 мм, 8,5 мм, 10 мм.
Особенности хирургического протокола
Использование пилотного сверла формирует предварительно сформированное отверстие, идёт глубже и не позволяет сдвигаться от выбранного первоначального направления.
Применение кортикальной фрезы — если это первый или второй тип кости, на неё есть специальный стопер, не позволяющий провалиться глубже, чем необходимо.
Использование имплантовода позволяет собрать дополнительный объём кости вокруг имплантата, что создаёт лучшую первичную стабильность и позволяет добиться хорошей острой интеграции.
Фиксация имплантата — можно использовать имплантовод вручную или работать специальным динамическим путём.
Зафиксирование параллельности — для этого используют инструмент, который определяет высоту десны.
Рекомендованное усилие при проведении имплантации — 25–40 Нсм.
Хирургические наборы
Для имплантатов Warantec системы IU доступныхирургические наборы, которые включают инструменты для установки имплантатов, Имплантовод машинного типа, Имплантовод для храпового ключа, Профилировщик кости, Направляющий винт для профилировщика кости, Шестигранная отвертка 1.2, Вертикальный анкер, Сверло для боковых анкеров, Латеральный анкерный винт и пин, Отвертка для анкера, Динамометрический ключ, Направляющая втулка, Направляющая фреза, , Адаптер для хвостовика,
Полный набор для имплантата IU (F3,6-F6,0). Включает начальную копьевидную фрезу, фрезу Линдеманна, пилотную фрезу, фрезу для сббора костной ткани, кортикальную фрезу, пин параллельности, удлиннитель фрезы, измеритель высоты, ограничитель фрезы, ограничитель кортикальной фрезы, имплантовод машинного типа, имплантовод для динамометрического ключа, глубиномер, динамометрический ключ, шестигранную отвёртку 1.2 машинного типа, ручную отвёртку 1.2 для динамометрического ключа, узкую фрезу Линдеманна, узкую прямую и финальную фрезы.
Навигационный хирургический набор для имплантатов IU (F3.6-F5.0). Включает начальную, торцевую, промежуточные, направляющую и финальные фрезы, мукотом, имплантовод машинного типа, имплантовод для храпового ключа, профилировщик кости, направляющий винт для профилировщика кости, Шестигранную отвертку 1.2, вертикальный анкер, сверло для боковых анкеров, латеральный анкерный винт и пин, отвертку для анкера, динамометрический ключ, направляющую втулку, адаптер для хвостовика.
Протетика
Полный комплекс протетики для имплантов WARANTEC обеспечивает удобство работы с системой, исключает поиск и подбор надстроек, экномит время и средства врача.
Единая платформа для имплантатов IU с внутренним шестигранным коническим соединением под углом 11° включает:
винты-заглушки, в том числе зонтичного типа;
формирователи десны;
абатменты для всех типов ортопедических конструкций;
слепочные трансферы;
лабораторные аналоги;
скан-маркеры;
протетику для съемного и цифрового протезирования.
Полный набор протетики вы можете посмотреть в нашем каталоге>>
